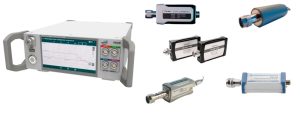

Блоки измерительные ваттметров М2620В

Зарегистрирован в разделе утвержденных типов средств измерений ФИФ. Рег. № 94866-25

Область применения

Блоки измерительные ваттметров М2620В предназначен для измерения мощности непрерывных и модулированных ВЧ сигналов в коаксиальных трактах

Особенности

Работа с датчиками мощности различных производителей: любые USB-датчики Микран, R&S, ПТА, Keysight, Ceyear, PLNR и др.
Обработка сигнала одновременно по 4 измерительным каналам
Возможность установки маркеров
Широкий динамический диапазон
Отображение результатов измерений в линейной и логарифмической шкале
Режим абсолютного и относительного измерений мощности
Возможность проверки датчика мощности перед применением
Возможность измерений модулированных сигналов
Управление через интерфейс интегрированного дисплея или удаленно
Возможность применения в составе автоматизированных контрольно-измерительных комплексов

Технические характеристики

Метрологические (МХ) и технические характеристики (ТХ) определяются типом используемого датчика мощности

Основные МХ при работе с датчиком PSL26 (АО «НПФ «МИКРАН»)

от -50 до +20 дБм (от 10 нВт до 100 мВт) (±2 %)

Номинальное значение частоты опорного сигнала тестового порта для проверки датчиков мощности: 1 ГГц
Погрешность установки «нуля» мощности: ±6 нВт
КСВН выхода: не более 1,3

Рабочие условия эксплуатации
