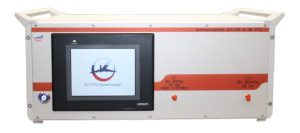

Аттенюатор перестраиваемый высокочастотный АТ-18
Зарегистрирован в разделе утвержденных типов средств измерений ФИФ. Рег. № 84143-21
Область применения
Аттенюатор АТ-18 предназначен для ослабления электромагнитных колебаний в диапазоне частот от 0 до 18 ГГц.
Особенности
- Большая входная мощность до 5 Вт
- Широкий диапазон вносимых ослаблений до 102 дБ
- Индивидуальная калибровка и возможность работы с таблицами поправок для исключения частотной зависимости вносимых ослаблений
- Управление через интерфейс интегрированного дисплея или удаленно
- Возможность установки в 19 дюймовую стойку
- Возможность применения в составе автоматизированных контрольно-измерительных комплексов
Технические характеристики
- Диапазон рабочих частот от 0 до 18 ГГц
- Диапазон установки ослабления от 0 до 102 дБ
- Шаг установки ослабления 1 дБ
- Пределы допускаемой абсолютной погрешности ослабления: ±1 дБ
- КСВ не более 2,4
- Мощность входного сигнала не более 5 Вт
- Волновое сопротивление 50 Ом
Рабочие условия эксплуатации
- Температура окружающего воздуха от +15 до +35°С
- Относительная влажность до 80 %
- Атмосферное давление от 84,0 до 106,7 кПа
Параметры электрического питания
- Напряжение переменного тока от 187 до 242 В
- Частота переменного тока от 49 до 51 Гц
- Потребляемая мощность не более 120 В·А
Массогабаритные размеры
- Габаритные размеры не более 220х500х430 мм
- Масса не более 10 кг
Интерфейс
- Дисплей 5,6” (320х234 пикс)
- LAN Ethernet RJ-45 (розетка)
Механические характеристики
- Количество входов 1
- Количество выходов 1
- Тип соединителей SMA (розетка)
- Количество переключений реле не менее 2 000 000
- Скорость переключения реле не более 10 мс
Производитель АО «НТЦ Промтехаэро»
