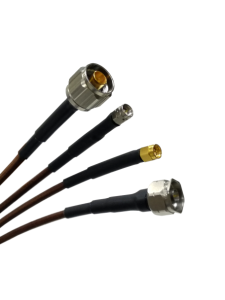

Коаксиальные кабельные сборки СВЧ Raplex
Особенности
- Широкий частотный диапазон
- Малые потери
- Низкий КСВ
- Идеально подходят для межблочного соединения и внутреннего монтажа
- Малый радиус изгиба
- Возможность ручной формовки
- Дополнительная защита
Технические характеристики
Общие радиотехнические характеристики
- Диапазон частот до 26,5 ГГц
- Волновое сопротивление 50 Ом
Рабочие условия эксплуатации
- Температура окружающего воздуха от -65 до +160°С
Механические характеристики
- минимальный радиус изгиба:
— кабель класса С 8 мм
— кабель класса Е 15 мм
— кабель класса Н 25 мм
— кабель класса Г 5 мм
- класс кабеля:
— кабель класса С полужёсткий
— кабель класса Е фазостабильный
— кабель класса Н, Г гибкий
|
Тип кабеля |
Типы соединителей |
Диапазон частот, ГГц |
Прямые потери, дБ |
КСВ |
|
Sucoform_141 или аналогичный |
N (вилка/розетка) SMA (вилка/розетка) III (вилка) IX (вилка) |
от 0 до 18 |
≤ 3,3 |
≤ 1,65 |
|
3,5 мм (вилка/розетка) |
от 0 до 26,5 |
≤ 3,1 |
≤ 1,3 |
|
|
Е EACON_4C или аналогичный |
N (вилка) SMA (вилка) III (вилка) IX (вилка) |
от 0 до 18 |
≤ 1,7 |
≤ 1,75 |
|
Н RG_58_C/U или аналогичный |
BNC (вилка) SMA (вилка) |
от 0 до 1 |
≤ 1,3 |
≤ 1,75 |
|
Г Enviroflex_316_D или аналогичный |
BNC (вилка) SMA (вилка) |
от 0 до 4 |
≤ 3,0 |
≤ 1,35 |
Производитель АО «НТЦ Промтехаэро»
