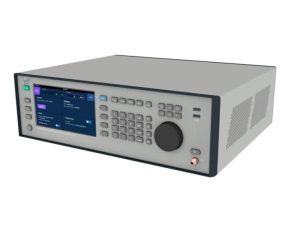

Генератор сигналов высокочастотный Г2027В
Зарегистрирован в разделе утвержденных типов средств измерений ФИФ. Рег. № 97325-25
Область применения
Генераторы Г2027В предназначены для формирования стабильных по частоте и мощности гармонических ВЧ сигналов и сигналов с различными видами модуляции
Особенности:
- Характеристики генераторов соответствуют большинству зарубежных аналогов
- Большая выходная мощность
- Линейная АЧХ во всем диапазоне
- Плавная и точная регулировка выходной мощности
- Низкий уровень фазовых шумов
- Низкий уровень гармоник
- Виды модуляции сигнала: АМ, ЧМ, ФМ, ИМ
- Управление через интерфейс интегрированного дисплея или удаленно
- Возможность установки в 19 дюймовую стойку
- Возможность применения в составе автоматизированных контрольно-измерительных комплексов
Технические характеристики
- Диапазон установки частоты от 100 кГц до 20 ГГц (±1∙10-7)
- Шаг установки частоты 0,001 Гц
- Диапазон установки уровня выходного сигнала от -120 до +27 дБм (±0,9 дБ)
- Дискретность установки уровня выходного сигнала 0,01 дБ
- Уровень фазового шума на частоте 1 ГГц при отстройке от несущей 10 кГц -132 дБн/Гц
- Уровень гармонических составляющих -35 дБ
- Уровень негармонических и субгармонических составляющих -75 дБ
- КСВН ВЧ выхода не более 2,0
Импульсная модуляция
- Длительность импульса не менее 20 нс
- Время нарастания/спада не более 10 нс
- Коэффициент подавления не менее 80 дБ
Амплитудная модуляция
- Частота моделирующего сигнала от 1 до 25 кГц (±2,5 %)
- Глубина модуляции от 10 до 80 % (±2,0 %)
- Разрешение глубины модуляции 5 %
Частотная модуляция
- Частота моделирующего сигнала от 1 до 40 кГц (±2,5 %)
- Девиации частоты от 1 до 500 кГц (±10 %)
Фазовая модуляция
- Девиация фазы от 0,1 до 6,28 рад (±10 %)
Рабочие условия эксплуатации
- Температура окружающего воздуха от +18 °С до +27 °С
Общие характеристики
- Напряжение переменного тока от 187 до 242 В
- Количество ВЧ выходов 1
- Тип соединителей N (розетка), 3,5 (розетка)
Описание типа (генератор Г2027В)
Перечень замещаемого оборудования
Производитель АО «НТЦ Промтехаэро»
