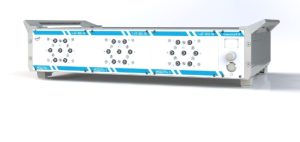

Коммутатор высокочастотный К-18

Типы модулей

• до 3 ГГц и до 18 ГГц
• SPDT (Н1-2/Т1-2 терминированный)
• Н2-2
• Н2-3
• Н1-6/ Т1-6 терминированный
• Н1-8/ Т1-8 терминированный

Механические характеристики

• Тип соединителей SMA (розетка)
• Количество холодных
• переключений                     не менее 2 000 000
• Скорость переключений не более 15 мс
• Состояние контактов в пассивном состоянии:
• — Н1-2/Т1-2 нормально разомкнуто
• — Н2-2 1 на 2, 4 на 3
• — Н2-3 2 на 1, 4 на 3
• — 1-6/Т1-6 нормально разомкнуто

Общие технические характеристики

• Диапазон частот от 0 до 18 ГГц
• Волновое сопротивление 50 Ом

Рабочие условия эксплуатации

• Температура окружающего воздуха от +15 до +35°С
• Относительная влажность до 80 %
• Атмосферное давление от 84,0 до 106,7 кПа

Параметры электрического питания

• Напряжение переменного тока от 187 до 242 В
• Частота переменного тока от 49 до 51 Гц
• Потребляемая мощность не более 120 В·А

Массогабаритные размеры

• Габаритные размеры не более 341х494х122 мм
• Масса не более 10 кг

Интерфейс

• LAN Ethernet RJ-45 (розетка)

Слоты

• Кол-во слотов под модули 6



Радиотехнические характеристики

Параметр/ тип модуля	Кол. входов/ выходов	Исполнение	КСВ	Вносимые потери, дБ	Изоляция, дБ	Средняя мощность, Вт
Н1-2	1/2	до 3 ГГц	≤ 1,1	≤ 0,15	≥ 80	240
		до 18 ГГц	≤ 1,4	≤ 0,35	≥ 60	100
Т1-2	1/2	до 3 ГГц	≤ 2	≤ 0,2	≥ 80	240
		до 18 ГГц	≤ 1,5	≤ 0,5	≥ 60	100
Н2-2	2/2	до 3 ГГц	≤ 1,2	≤ 0,2	≥ 80	240
		до 18 ГГц	≤ 1,4	≤ 0,5	≥ 60	100
Н2-3	2/3	до 3 ГГц	≤ 1,2	≤ 0,2	≥ 80	240
		до 18 ГГц	≤ 1,5	≤ 0,5	≥ 60	100
Т1-6	1/6	до 3 ГГц	≤ 1,2	≤ 0,2	≥ 80	240
Н1-6		до 18 ГГц	≤ 1,5	≤ 0,5	≥ 60	100
Т1-8	1/8	до 3 ГГц	≤ 1,2	≤ 0,2	≥ 80	240
Н1-8		до 18 ГГц	≤ 1,6	≤ 0,6	≥ 60	100

---

---

Производитель АО «НТЦ Промтехаэро»
